低温铜铝药芯焊丝焊接事项

低温铜铝药芯焊丝的焊接：将焊接部件的接头清理干净,不得有油污及氧化物等,并装配好,装配间隙最好在0.05～0.15mm。用柔和的火焰加热焊接接头(最好是用液化石油气或煤气火焰)。

焊接时须边加热边将焊丝靠近接头焊缝处，待焊丝融化流动并流满整个焊缝即可。如条件许可，最好将焊丝预制成环状放置于焊缝处，直接用火焰加热接头附件工件，待焊料（药）熔化并流平焊逢即可。

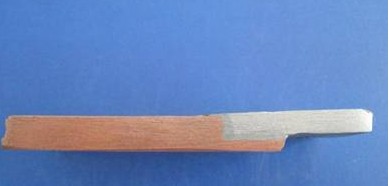

本焊料可用于铝-铝，铜-铝之间的焊接，如果是铝铜复合管套接，焊接接头最好是铜包铝装配。

焊接时要严格控制操作温度（本焊料的焊接温度为420～490℃），不得超过550℃，否则容易使焊药失效及焊接工件的烧穿熔化（如是初次使用本焊料，最好先用试件练习操作，待掌握要领后再行进行工件的焊接操作）。
