一、铜铝钎焊材料简介
无缝铜铝药芯焊丝:焊接温度:420℃-480℃, 优点:与FR101(
铝铝药芯焊丝)相比较,
无缝铜铝药芯焊丝里面所含药芯成分的导电性更好。抗拉强度高。有较好的焊接强度,适合较大间隙的工件钎焊,焊接时易形成堆积,填满缝隙形成致密性好的接头。
钎料成分与进口韩国焊丝接近程度99%以上,符合欧盟RoHS绿色标准。在焊丝中心的药粉是影响钎料在铜铝母材润湿性、流动性的助焊剂,是多种氟化物组成的共晶分子熔盐,非腐蚀性钎剂,性质稳定,在空气中不吸水氧化,可长期储存。
二、产品使用方法
1. 适合焊接的母材铜:
紫铜、黄铜。
铝及铝合金:1×××;2×××;3×××;4×××;6×××(美国铝业协会AA标准)等系列材料。
2. 焊接工具:普通焊炬、胶管
气源:液化石油气+氧气;或乙炔+氧气;或丙烷+氧气。
3.根据使用产品不同,焊接方法可分为两种:
(1)
铜铝药芯焊丝焊接前彻底清除母材上的油污、污垢、绝缘层等,来回移动焊枪均匀加热焊接部位,先加热厚件,后加热薄件;先加热铜件,后加热铝件;焊件温度达到450-500°C时,将焊丝加入焊接部位,让焊丝均匀熔化流入焊缝中(不可用火焰直接对准焊丝加热)。再用火焰微微扫一下焊接部位,保证焊接部位钎料铺展定位,移开焊枪并让其自然冷却,即可完成焊接。
(2)钎剂膏与钎焊丝配合
焊接前彻底清除母材的油污、污垢、绝缘层等,可用毛笔等在焊接部位均匀地涂上钎焊膏,合上铜铝母材,保持焊件的平整,应用适当的夹具固定,用火焰先加热厚件,后加热薄件;先加热铜件,后加热铝件,保证焊件均匀加热。加热时从焊缝处可看到钎焊膏先由膏状变成白色固体,继续加热,当固体变成液态时,钎剂膏达到活性温度,及时添加钎焊丝到焊缝中,当焊缝中流满钎料时,再用火焰微微扫一下焊接部位,使残留的钎剂能从焊缝中排出,避免夹渣。移开焊枪,待工件自然冷却,即可完成焊接。

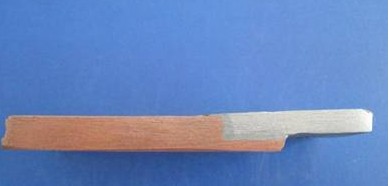

三、产品应用情况
本公司产品已在电气、变压器、电线、冰箱、空调、五金等领域得到了广泛应用。目前佛山市夫仁焊接技术发展有限公司的
铜铝药芯焊料凭借稳定的质量和优秀的品质,销量全国领先。
